即Q1漏极和D1阴极之间的导线、Q1源极和C3之间的导线以及D1和C3之间的导线)内产生较大的电流变化(di/dt开启阶段(Q1开启)关闭阶段遗留的电感电流将流过主开关Q1开关电流路径的突变将使导线(图中以紫色突出显示。

          出色的线路板布局对获得最佳系统性能至关重要。若线路板设计不当，对于开关模式转换器而言。则可能造成以下后果：对控制电路产生太多噪声而影响系统的稳定性；线路板迹线上产生过多损耗而影响系统效率；造成过多的电磁干扰而影响系统的兼容性。

          每个不同的拓扑结构中都嵌有外部开关器件。该LED驱动器适用于降压、升压或降压-升压模式。ZXLD1370一款多拓扑开关模式LED驱动控制器。

          讨论线路板设计的考虑因素并提供相关建议。本文将以ZXLD1370器件为例。

          考虑迹线宽度

          主开关和相关功率器件载有大电流。用于连接这些器件的迹线具有与其厚度、宽度和长度相关的电阻。电流流经迹线时产生的热量不仅会降低效率，对于开关模式的电源电路。而且会使迹线的温度上升。为了限制温升，确保迹线宽度足以应对额定开关电流非常重要。

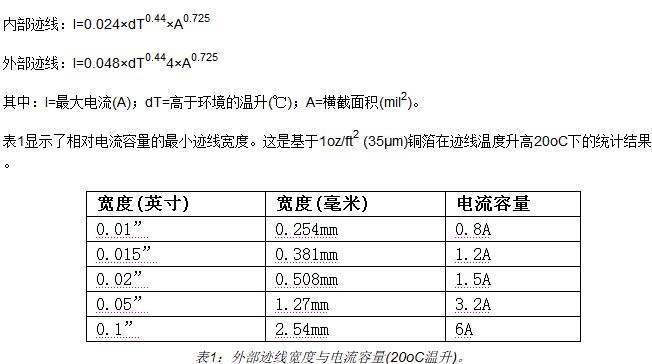

          以下方程显示了温升与迹线横截面积之间的关系。

         优化线路板布局提升转换器性能

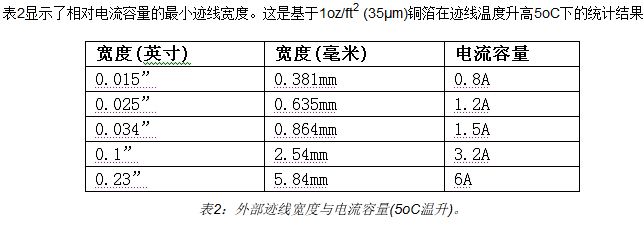

         线路板上的铜面亦可用作功率器件的散热器。因传导电流引起的迹线温升应被降到最低。建议把迹线温升限制在5oC以下。对于用表贴器件设计的开关模式功率转换器应用而言。



          优化线路板布局提升转换器性能

         考虑迹线布局

         才能达到ZXLD1370LED驱动器的最佳性能。以下指引可以让基于ZXLD1370应用设计无论是降压模式还是升压模式下都能获得最大性能。必须合理设计迹线布局。

         降压模式

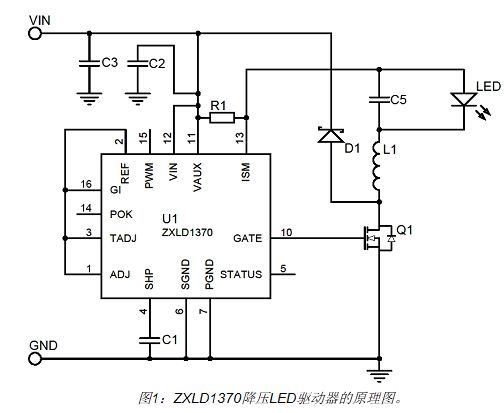

         图1显示了ZXLD1370降压模式下工作的典型原理图。主要开关回路由Q1D1L1及输入去耦电容C3由LED形成的负载、输出滤波电容C5和检测电阻组成。



          优化线路板布局提升转换器性能

         C3应以最短的PCB迹线长度，C2ZXLD1370去耦电容电源轨。要保障ZXLD1370稳定工作。直接与ZXLD1370VIN和GND脚相连。

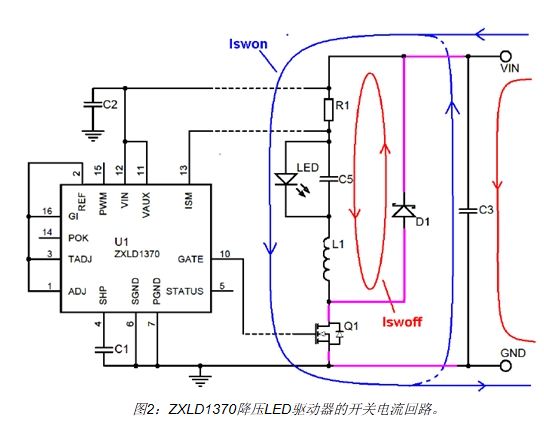

          图2对原理图进行重新绘制，为说明开启和关闭阶段的电流方向。将开关电路放在原理图的右边。
